Bovenleiding ACSR Blank Geleider
Bovenleiding ACSR Blank Geleider
Bovenleiding ACSR Blank Geleider
Bovenleiding ACSR Blank Geleider

Bovenleiding ACSR Blank Geleider

Productdetails

Plaats van herkomst: Henan, China

Merknaam: Zhenglan Cable

Certificering: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Modelnummer: De Naakte Leider van ACSR

Betaling en verzendvoorwaarden

Min. bestelaantal: 1000 meter

Verpakking Details: Houten trommel, houten en staaltrommel, als verzoek van de klant

Levertijd: 15-20 dagen

Betalingscondities: L/C, T/T, Western Union

Krijg de Beste Prijs

Productdetails

Productbeschrijving
Markeren:

De Leider Steel Reinforced van het Acsraluminium

,

Luchtlijnleider

,

IEC 61089 ACSR Blote Geleider

Materiaal:
AL/STAAL
Kern:
Normaal of aangepast
Lengte kabeltrommel:
aangepast
gekarakteriseerd:
NAAKTE dirigent
Gepantserd:
Nee
Totale oppervlakte:
18,7 ~ 1211
Materiaal:
AL/STAAL
Kern:
Normaal of aangepast
Lengte kabeltrommel:
aangepast
gekarakteriseerd:
NAAKTE dirigent
Gepantserd:
Nee
Totale oppervlakte:
18,7 ~ 1211
Bovenleiding ACSR Blank Geleider

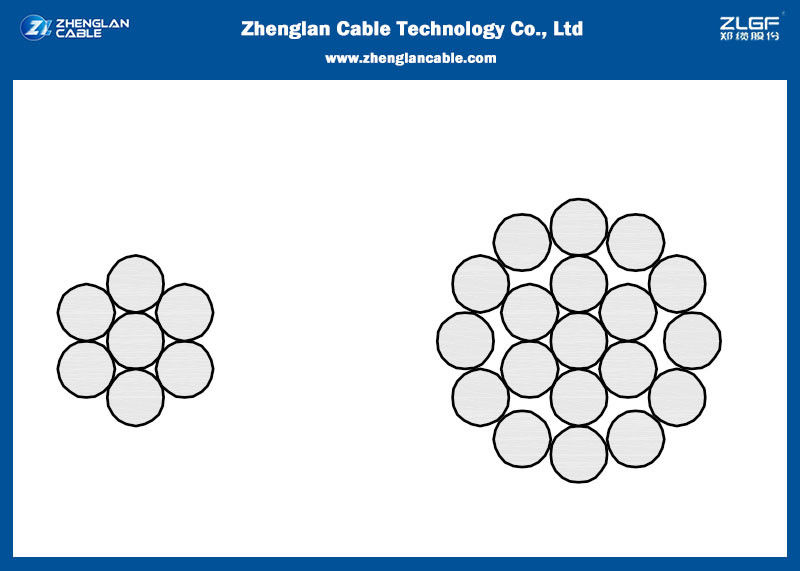

Overhead ACSR Bare Conductor volgens IEC 61089 (Area AL:125mm2 Staal:6.94mm2 Totaal:132mm2) (AAC, AAAC, ACSR)



Toepassing:

ACSR-geleiders worden veel gebruikt voor het overbrengen van elektriciteit over lange afstanden, omdat ze ideaal zijn voor lange luchtlijnen.Ze worden ook gebruikt als boodschapper voor het ondersteunen van elektrische kabels.





Elektrische eigenschappen

dichtheid@20oC Aluminium: 2,703 kg/dm
Gelast staal: 7,80 kg/dm
Temperatuurcoëfficiënt@20°C Aluminium: 0,00403 (°C)
resistiviteit@20°C Aluminium: mag niet hoger zijn dan 0.028264

lineaire Expansiviteit



 Aluminium: 23 x 10 (°C)
Gegalvaniseerd staal: 11,5 x 10 (1/°C)



De voorwaarden voor de dienstverlening

Omgevingstemperatuur -5°C - 50°C
Winddruk 80 130 kg/m
Seismische versnelling 0.12 - 0,05 g
Isokeraunisch niveau 10 ¢ 18
Relatieve luchtvochtigheid 5 ¢ 100%



Technische gegevens

Aantal draden Elasticiteitsmodules Coëfficiënt van lineaire uitbreiding
AL ZEEL Gewicht van het product Lb/in2 1/Co 1/Fo
6 1 81 11.5 x 106 19.1 x 10-6 10.6 x 10-6
6 7 77 11.0 x106 19.8 x 10-6 11.0 x10-6
12 7 107 15.2 x 106 15.3 x 10-6 8.5 x 10-6
18 1 67 9.5 x 106 21.2 x 10-6 11.8 x 10-6
24 7 74 10.5 x 106 19.6 x 10-6 10.9 x 10-6
26 7 77 10.9 x 106 18.9 x 10-6 10.5 x 10-6
28 7 79 11.2 x 106 18.4 x 10-6 10.2 x 10-6
30 7 82 11.6 x 106 17.8 x 10-6 9.9 x 10-6
30 19 80 11.4 x 106 18.0 x10-6 10.0 x10-6
32 19 82 11.7 x 106 17.5 x 10-6 9.7 x 10-6
54 7 70 9.9 x 106 19.3 x 10-6 10.7 x 10-6
54 19 68 9.7 x 106 19.4 x 10-6 10.8 x 10-6





CONSTRUCTIE-parameters

• IEC 60189

Code Nominale oppervlakte Stranding Algemene diameter Gewicht Het breken van de lading Elektrische weerstand @20° Huidige rating*
  AL ZEEL Totaal AL ZEEL
  mm2 mm2 mm2 - Nee, dat is niet waar.xmm - Nee, dat is niet waar.xmm mm Kg/Km KN: Ω/Km Een
16 16 2.67 18.7 6/1.84 Een kwart.84 5.52 64.6 6.08 1.7934 85
25 25 4.17 29.2 6/2.30 Een halve.30 6.9 100.9 9.13 1.1478 112
40 40 6.67 46.7 6/2.91 Een halve.91 8.73 161.5 14.4 0.7174 150
63 63 10.5 73.5 6/3.66 Een derde.66 10.98 254.4 21.63 0.4555 198
100 100 16.7 117 6/4.61 Een vierde.61 13.83 403.8 34.33 0.2869 263
125 125 6.94 132 18/2.97 Een halve.97 14.85 397.9 29.17 0.2304 299
125 125 20.4 145 26/2.47 7/1.92 15.64 503.9 45.69 0.231 302
160 160 8.89 169 18/3.36 Een derde.36 16.8 509.3 36.18 0.18 347
160 160 26.1 186 26/2.80 7/2.18 17.74 644.9 57.69 0.1805 351
200 200 11.1 211 18/3.76 Een derde.76 18.8 636.7 44.22 0.144 398
200 200 32.6 233 26/3.13 7/2.43 19.81 806.2 70.13 0.1444 402
250 250 24.6 275 22/3.80 7/2.11 21.53 880.6 68.72 0.1154 458
250 250 40.7 291 26/3.50 7/2.72 22.16 1007.7 87.67 0.1155 461
315 315 21.8 337 45/2.99 7/1.99 23.91 1039.6 79.03 0.0917 526
315 315 51.3 366 26/3.93 7/3.05 24.87 1269.7 106.83 0.0917 530
400 400 27.7 428 45/3.36 7/2.24 26.88 1320.1 98.36 0.0722 607
400 400 51.9 452 54/3.07 7/3.07 27.63 1510.3 123.04 0.0723 610
450 450 31.1 481 45/3.57 7/2.38 28.56 1485.2 107.47 0.0642 651
450 450 58.3 508 54/3.26 7/3.26 29.34 1699.1 138.42 0.0643 655
500 500 34.6 535 45/3.76 7/2.51 30.09 1650.2 119.41 0.0578 693
500 500 64.8 565 54/3.43 7/3.43 30.87 1887.9 153.8 0.0578 697
560 560 38.7 599 45/3.98 7/2.65 31.83 1848.2 133.74 0.0516 741
560* 560 70.9 631 54/3.63 19/2.18 32.68 2103.4 172.59 0.0516 745
630 630 43.6 674 45/4.22 7/2.81 33.75 2079.2 150.45 0.0459 794
630* 630 79.8 710 54/3.85 19/2.31 34.65 2366.3 191.77 0.0459 798
710 710 49.1 759 45/4.48 7/2.99 35.85 2343.2 169.56 0.0407 851
710* 710 89.9 800 54/4.09 19/2.45 36.79 2666.8 216.12 0.0407 856
800* 800 34.6 835 72/3.76 7/2.51 37.61 2480.2 167.41 0.0361 910
800* 800 66.7 867 84/3.48 7/3.48 38.28 2732.7 205.33 0.0362 912
800* 800 101 901 54/4.34 19/2.61 39.09 3004.9 243.52 0.0362 916
900* 900 38.9 939 72/3.99 7/2.66 39.9 2790.2 188.33 0.0321 972
900* 900 75 975 84/3.69 7/3.69 40.59 3074.2 226.5 0.0322 974
1000* 1000 43.2 1043 72/4.21 7/2.80 42.08 3100.3 209.26 0.0289 1031
1120* 1120 47.3 1167 72/4.45 19/1.78 44.5 3464.9 234.53 0.0258 1096
1120* 1120 91.2 1211 84/4.12 19/2.47 45.31 3811.5 283.17 0.0258 1100
1250* 1250 102 1352 84/4.35 19/2.61 47.85 4253.9 316.04 0.0232 1165
1250* 1250 52.8 1303 72/4.70 19/1.88 47 3867.1 261.75 0.0231 1163
1120* 1120 91.2 1211 84/4.12 19/2.47 45.31 3811.5 283.17 0.0258 1100



Bovenleiding ACSR Blank Geleider 0



Waarom koos je voor ons?

  • OEverstrekte M/ODM-diensten;
  • Producten voldoen aan GB, IEC, BS, ASTM, DIN, VDE en JIS-normen.
  • Gecertificeerd volgens ISO 9001:2015, ISO 14001:2015 en OHSAS 18001:2007;
  • Een geregistreerd kapitaal van 30 miljoen dollar en een fabriek met een oppervlakte van 60.000 m2;
  • Geavanceerde testapparatuur en -procedures, 100% inspectie vóór de fabriek;
  • Voldoende voorraden en de hoogste efficiënte verzendtijd gegarandeerd;
  • Professionele dienstverlening voor en na de verkoop.
