Van de de Leiderdraad van ACSR/AAC/AAAC/Aluminium Naakte het Aluminium Luchtleiders

Product Details

Plaats van herkomst: HN, China

Merknaam: Zhenglan cable

Certificering: 3C,ISO 9001:2015,ISO 14001:2005

Modelnummer: Leiders van de Leiderwire aluminium overhead van ACSR/AAC/AAAC/Aluminium de Naakte

Payment & Shipping Terms

Min. bestelaantal: 3000kgs

Prijs: Negotiation

Verpakking Details: Houten trommel, hout en staaltrommel, als verzoek van de klant

Levertijd: 15-30 Dagen

Betalingscondities: L/C, T/T,

Levering vermogen: 15-25tons/day

Vind de beste prijs
Hoog licht:

naakte aluminiumdraad

,

al aluminiumleider

,

ACSR-Aluminium Luchtleiders

Materiaal:
Aluminium
toepassing:
Het luchtgebruik van de transmissielijn
Verpakkingsdetail:
Houten trommel, hout en staaltrommel, als verzoek van de klant
Haven van Levering:
Qingdaohaven of als vereiste klant
Materiaal:
Aluminium
toepassing:
Het luchtgebruik van de transmissielijn
Verpakkingsdetail:
Houten trommel, hout en staaltrommel, als verzoek van de klant
Haven van Levering:
Qingdaohaven of als vereiste klant
Van de de Leiderdraad van ACSR/AAC/AAAC/Aluminium Naakte het Aluminium Luchtleiders

Van de de Leiderkabel van de fabriekslevering de beste ACSR/AAC/AAAC/Aluminium Naakte van het de prijsaluminium luchtleiders

TOEPASSING

De leider (AAAC, AAAC en ACSSR) elektronische kabel is wijd gebruikt in de lijnen van de machtstransmissie met diverse voltageniveaus, omdat zij dergelijke goede kenmerken zoals eenvoudige structuur, geschikt installatie en onderhoud, capaciteit van de lage kosten de grote transmissie. En zij zijn ook geschikt om over rivierenvalleien en de plaats te leggen waar speciale geografische eigenschappen bestaan.

DE DIENSTprestaties

  • De toelaatbare oude werkende temperatuur voor luchtleiderkabel is 70°C.
  • In de omstandigheid dat het zeldzame klimaat en het tarief van de ijsdekking laag op zwaar ijsgebied voorkomt, verzakt de grootste spanning van kabel op het laagste punt van zou moeten geen 60% van de vernietigende macht van korte duur overschrijden.
  • Wanneer het verbinden van leiders, kan de AAC-leider elektronische kabel naast de verbindende buis niet prominent zijn. Anders, zal de kracht op de werkende leiders worden uit zijn evenwicht gebracht. Nadat de schakelaars zijn installeer, zou de verbindende buis door vochtbestendige vernis het moeten worden geschilderd van corrosie.
  • Onder installatie, zou de boog verslaande spanning van alle leiders hetzelfde moeten zijn. Met in de toelaatbare afstand van de kruisingsgebouwen of het dalen aan de grond, kan de spanning 10-15% zijn hoger dan regelmatige spanning.

MATERIËLE NORM

1. De harde die aluminiumleider voor AAC en ACSR wordt gebruikt is met standaardgb/t 17048-1997 (gelijkwaardig aan CEI-60889:1987 in overeenstemming).

2. De zink met een laag bedekte die staaldraad voor ACSR wordt gebruikt is met CEI-60888:1987 in overeenstemming.

3. De elektronische kabel kan volgens de klanteneisen ten aanzien van materiële norm, enz. worden geschikt.

Bouw van Al Aluminiumleider en Aluminiumleider Steel Reinforced.

KENMERKEN:

1. Eenvoudige bouw;

2. Gemakkelijk installatie en onderhoud;

3. Lagere prijs en grote transmissiecapaciteit;

4. Beter voor machtstransmissie over lange afstand;

ELEKTRISCHE EIGENSCHAPPEN:

Density@20 ℃ 2,703 kg/dm
Temperatuur Coefficient@20 °C 0,00403 (°C)
Resistivity@20 °C 0,028264
Lineaire Expansivity 23 x10-6 (°C)

DE DIENSTvoorwaarden:

Omgevingstemperatuur -5°C - 50°C
Winddruk 80 – 130kg/m2
Seismische Versnelling 0.12 - 0.05g
Isokeraunicniveau 10 – 18
Relatieve Vochtigheid 5 – 100%
Density@20 ℃ 2,703 kg/dm
Temperatuur Coefficient@20 °C 0,00403 (°C)
Resistivity@20 °C 0,028264
Lineaire Expansivity 23 x10-6 (°C)

BOUWparameters voor Leiders van de Leiderwire aluminium overhead van ACSR/AAC/AAAC/Aluminium de Naakte

CEI 61089

CODE

Nominaal Gebied

Het vastlopen

Algemene Diameter

Gewicht

Geschatte Sterkte

Elektro

Weerstand

Huidig

Rating*

mm2 No.×mm mm Kg/Km KN Ω/Km A
10 10 7/1.35 4.05 27.4 1.95 2.8633 62
16 16 7/1.71 5.13 43.8 3.04 1.7896 84
25 25 7/2.13 6.39 68.4 4.5 1.1453 110
40 40 7/2.70 8.1 109.4 6.8 0,7158 147
63 63 7/3.39 10.17 172.3 10.39 0,4545 195
100 100 19/2.59 12.95 274.8 17 0,2877 259
125 125 19/2.89 14.45 343.6 21.25 0,2302 297
160 160 19/3.27 16.35 439.8 26.4 0,1798 345
200 200 19/3.66 18.3 549.7 32 0,1439 396
250 250 19/4.09 20.45 687.1 40 0,1151 454
315 315 37/3.29 23.03 867.9 51.97 0,0916 522
400 400 37/3.71 25.97 1102 64 0,0721 603
450 450 37/3.94 27.58 1239.8 72 0,0641 647
500 500 37/4.15 29.05 1377.6 80 0,0577 688
560 560 37/4.39 30.73 1542.9 89.6 0,0515 736
630 630 61/3.63 32.67 1738.3 100.8 0,0458 789
710 710 61/3.85 34.65 1959.1 113.6 0,0407 845
800 800 61/4.09 36.81 2207.4 128 0,0361 905
900 900 61/4.33 38.97 2483.3 144 0,0321 967
1000 1000 61/4.57 41.13 2759.2 160 0,0289 1026
1120 1120 91/3.96 43.56 3093.5 179.2 0,0258 1091

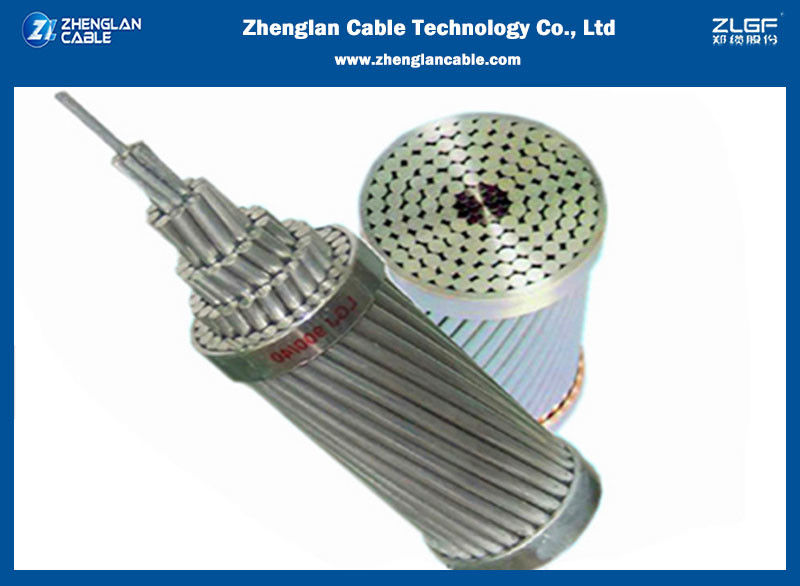

Van de Leiderwire aluminium overhead van ACSR/AAC/AAAC/Aluminium Naakte de Leidersbeelden

Van de de Leiderdraad van ACSR/AAC/AAAC/Aluminium Naakte het Aluminium Luchtleiders 0

Van de de Leiderdraad van ACSR/AAC/AAAC/Aluminium Naakte het Aluminium Luchtleiders 1
