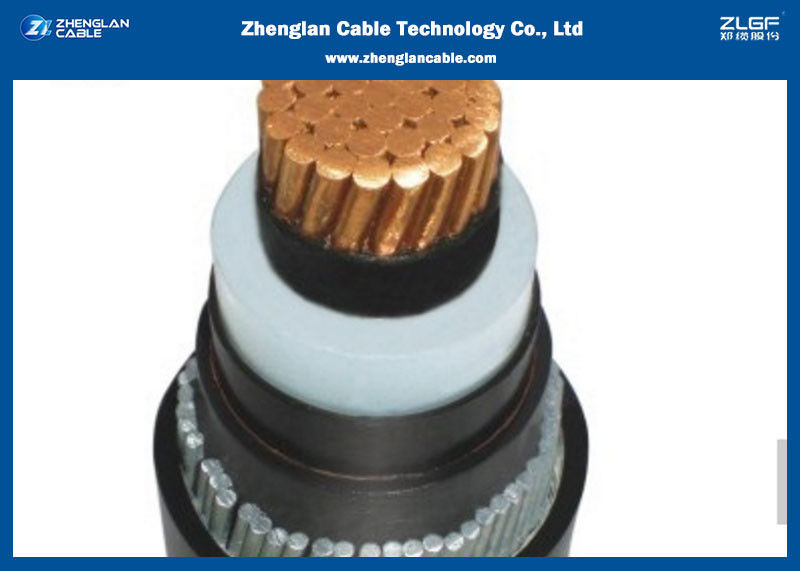

18/30KV MV Enkeldraads Gewapende Stroomkabel

18/30KV MV Enkellader Gewapende Stroomkabel, Geïsoleerde Kabel volgens IEC 60502/60228

Kabelconstructie

Geleiders

Er worden aluminium- of kopergeleiders gebruikt. Geleiders tot 630 mm² zijn cirkelvormig, verdicht en geslagen en voldoen aan IEC 60228 klasse 2. Een geleider van 630 mm² is van het cirkelvormige geslagen type waarop een laag halfgeleidende tape wordt aangebracht.

Geleiderscherm

Dit is een geëxtrudeerde laag van halfgeleidende, vernetbare compound die onder een gelijktijdig drievoudig extrusieproces over de geleider wordt aangebracht, samen met de isolatie en het isolatiescherm. De drievoudige extrusie is een enkele zeer precieze bewerking die de mogelijkheid van verontreiniging tussen de lagen elimineert, wat onregelmatigheden in het elektrische veld kan veroorzaken. Door zorgvuldige materiaalselectie en speciale aandacht voor procesparameters produceren we de isolatieschermlagen met de vereiste mate van afpelkracht, zoals bepaald door de toepasselijke nationale of internationale norm.

Isolatie

Dit is een geëxtrudeerde laag van XLPE die over het geleiderscherm wordt aangebracht onder een drievoudig extrusieproces, samen met het geleiderscherm en het isolatiescherm.

Isolatiescherm

Dit is een laag van halfgeleidende, vernetbare compound die door middel van een drievoudig extrusieproces over de isolatie wordt aangebracht.

Metalen Scherm

Het bestaat uit een laag koperband die spiraalvormig met overlap over het isolatiescherm wordt aangebracht. Andere combinaties van metalen schermen volgens de eisen van de klant kunnen op verzoek ook worden geleverd.

Samenleggen

In het geval van drieaderige kabels worden de drie aders samengelegd met niet-hygroscopische vulstoffen zoals polypropyleen (PP) vulstoffen in de tussenruimten en wordt een bindtape met een overlap aangebracht. Deze bindtapes kunnen van PVC of geschuimd polyethyleen zijn.

Binnenschede (bedding) voor gewapende kabels

Geëxtrudeerde laag van PVC of PE wordt aangebracht over de samengelegde aders voor gewapende kabels. PVC is normaal gesproken van kwaliteit ST2 en PE van kwaliteit ST7 volgens IEC 60502 Deel 2.

Armering

In het geval van gewapende kabels wordt de armering spiraalvormig over de binnenschede aangebracht. Voor enkelladerkabels is dit van aluminiumdraden en voor meeraderige kabels kan de armering een van de volgende opties zijn:

a) Gegalvaniseerde staaldraad.

b) Gegalvaniseerde staalband.

Buitenschede

Een geëxtrudeerde laag wordt aangebracht over de armering in het geval van gewapende kabels en over de samengelegde aders in het geval van ongewapende kabels. Het buitenmantelmateriaal kan PVC, PE, HDPE of MDPE zijn. Onze

middenspanningskabels worden normaal gesproken geleverd met rode PVC-buitenschedes die voldoen aan BS 6622 of IEC 60502. Andere kleuren kunnen worden geleverd om te voldoen aan een reeks installatieoverwegingen, zoals het effect van UV-straling en verschillende bodemsamenstellingen. Anti-termietformuleringen kunnen ook worden geleverd, naast met grafiet gecoate buitenschedes, waar testen van de schede ter plaatse vereist is.

Brandprestaties op kabelschedes

Kabels kunnen ook worden geleverd met speciale vlamvertragende PVC-buitenschedes om te voldoen aan de IEC 60332-norm. We kunnen ook kabels leveren met Low Smoke Halogen Free (LSZH) -schedes volgens de BS 7211- en BS 6724-normen of andere gelijkwaardige internationale normen.


18/30KV MV Enkellader Gewapende Stroomkabel, Geïsoleerde Kabel volgens IEC 60502/60228

Koperen Geleider XLPE Geïsoleerde kabel, drie aders Kabelparameters:
