Productgegevens
Plaats van herkomst: Henan, China
Merknaam: Zhenglan Cable
Certificering: 3C,ISO 9001:2015,ISO 14001:2005
Modelnummer: GSW 50mm2 Extra High Strength gegalvaniseerd staaldraad overhead naakte geleider ASTM A363
Betaling en verzendvoorwaarden
Min. bestelaantal: Onderhandelbaar
Prijs: Onderhandelbaar
Verpakking Details: Volledig houten trommel, stalen houten trommel, volledig stalen trommel of op maat
Levertijd: 15-30 dagen
Betalingscondities: L/C, T/T,
Levering vermogen: 30.000 ton/jaar
materiaal: |
Gegalvaniseerde staaldraad en -strengen |
Standaard: |
IEC 61089 |
Merken: |
Zhenglan-kabel |
Draadmeter: |
met een diameter van 1,4-4,8 mm |
materiaal: |
Gegalvaniseerde staaldraad en -strengen |
Standaard: |
IEC 61089 |
Merken: |
Zhenglan-kabel |
Draadmeter: |
met een diameter van 1,4-4,8 mm |
Gsw gegalvaniseerd staaldraad staande draad overhoofdelijke streng blote geleider IEC 61089
Toepassing
De gegalvaniseerde staaldraden of de gestreepte staaldraden zijn geschikt voor de kern van ACSR om de treksterkte te verbeteren.En ze kunnen ook worden gebruikt in de lucht transmissie lijn als het lijnmateriaal van de grondverbinding om de blikseminslag te voorkomen.
Beschrijving
Naakte concentrisch gelegde geleiders zijn vervaardigd van naakte, hard getrokken, ronde, met aluminium beklede stalen draden voor algemeen gebruik voor elektrische doeleinden.De treksterkte en de zinkbeklede staaldraad zijn van verschillende kwaliteiten.
Specificatie
● IEC 61089 Ronde draadconcentrisch gelegen elektrische overhoofde geleiders
● ASTM A 475 Zinkbedekte staaldraadstreng
● BS 183 Algemene toepassing gegalvaniseerde staaldraadstreng
● AS 1222.1 Staalgeleiders en -houders √Bare overhead Deel 1: gegalvaniseerd (SC/GZ)
● GB/T 1179 Ronde draad Concentrisch gelegen elektrische overhoofde geleiders
CONSTRUCTIE:
1De enkelvoudige draden zijn concentrisch gegroepeerd en helicaal om een centrale draad gewikkeld.
2.Zinkbedekte staaldraad: klasse A, B en C.
Concentrisch gegalvaniseerde staaldraadstrengen zijn verkrijgbaar in de klassen A, B en C, waarbij A het minst zwaar is en C het zwaarst.
Code - Nee, dat is niet waar. |
Afdeling Gebied |
Nee. / Dia van draad | Bij benadering. Dia. - Ik weet het. |
Bij benadering. Gewicht |
Het breken van de lading | |||
S1A | S1B | S2A | S3A | |||||
mm2 | Nee. | mm | in kg/km | kN | kN | kN | kN | |
4 | 27.1 | 7/2.22 | 6.66 | 213.3 | 36.3 | 33.6 | 39.3 | 43.9 |
6.3 | 42.7 | 7/2.79 | 8.36 | 335.9 | 55.9 | 51.7 | 60.2 | 67.9 |
10 | 67.8 | 7/3.51 | 10.53 | 553.2 | 87.4 | 80.7 | 93.5 | 103.0 |
12.5 | 84.7 | 7/3.93 | 11.78 | 666.5 | 109.3 | 100.8 | 116.9 | 128.8 |
16 | 108.4 | 7/4.44 | 13.32 | 853.1 | 139.9 | 129.0 | 199.7 | 164.8 |
16 | 108.4 | 19/2.70 | 13.48 | 857.0 | 142.1 | 131.2 | 152.9 | 172.4 |
25 | 169.4 | 19/3.37 | 16.85 | 1339.1 | 218.6 | 201.6 | 238.9 | 262.6 |
40 | 271.1 | 19/4.26 | 21.31 | 2141.6 | 349.7 | 322.6 | 374.1 | 412.1 |
40 | 271.1 | 37/3.05 | 21.38 | 2148.1 | 349.7 | 322.6 | 382.3 | 420.2 |
63 | 427.0 | 37/3.83 | 26.83 | 3383.2 | 550.8 | 508.1 | 589.3 | 649.0 |

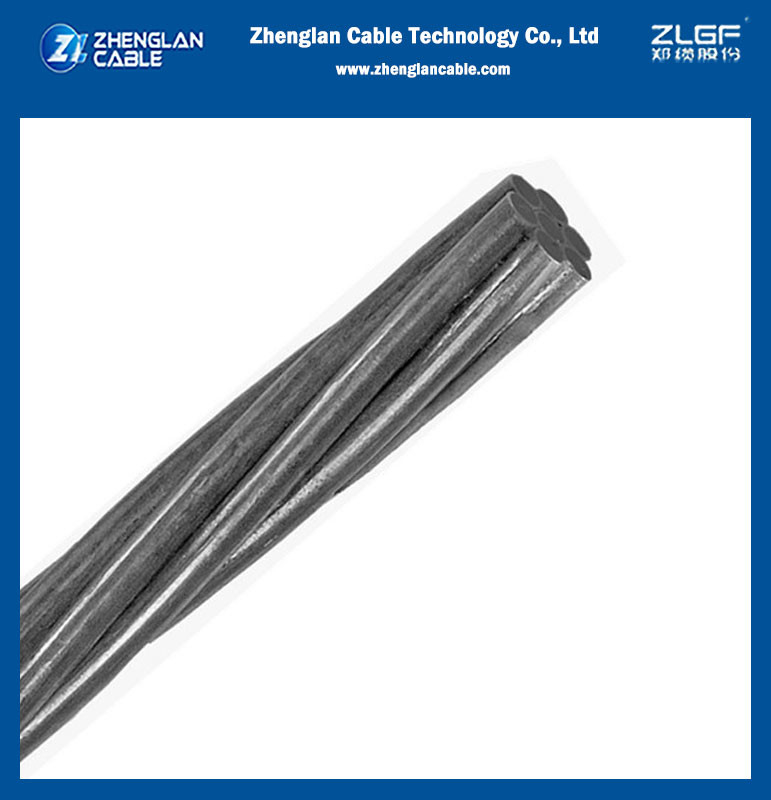

Productbeeld:
