Productdetails
Plaats van herkomst: HENAN, CHINA
Merknaam: Zhenglan Cable
Certificering: CE ISO CCC
Modelnummer: 12.7/22kV afgeschermde MV ABC-kabel Aerial bundled cables naar AS/NZS 3599.1 (AL/XLPE/CWS/HDPE)
Betaling en verzendvoorwaarden
Min. bestelaantal: 1000M
Prijs: 1-15USD/meter
Verpakking Details: Export houten trommel & ijzer houten trommel of als klant vereist
Levertijd: ≥ 10 dagen
Betalingscondities: T/T, L/C, Western Union...
Levering vermogen: 50000 m/dag
Nominale spanning: |
12.7/22KV |
Fasegeleider: |
Circulair samengeperst H68-aluminium met strengen (klasse 2) |
Isolatie materiaal: |
XLPE |
Ondersteunende dirigent: |
van staal of van staal |
Standaard: |
AS/NZS 3599.1 |
Nominale spanning: |
12.7/22KV |
Fasegeleider: |
Circulair samengeperst H68-aluminium met strengen (klasse 2) |
Isolatie materiaal: |
XLPE |
Ondersteunende dirigent: |
van staal of van staal |
Standaard: |
AS/NZS 3599.1 |
12.7/22kV Afgeschermde MV ABC Kabel – Aerial Bundled Cables volgens AS/NZS 3599.1 (AL/XLPE /CWS/HDPE)
MV ABC Aerial bundled cables worden voornamelijk gebruikt voor secundaire bovengrondse lijnen op palen of als voedingskabels naar woonpanden. De kabel als een nieuw type luchtlijn wordt gebruikt voor het bovengronds transporteren van elektrische energie, veelvuldig gebruikt bij de herbouw van geëlektrificeerde netten in stedelijke en bosrijke gebieden. Het verbetert de veiligheid en betrouwbaarheid van geëlektrificeerde netten.

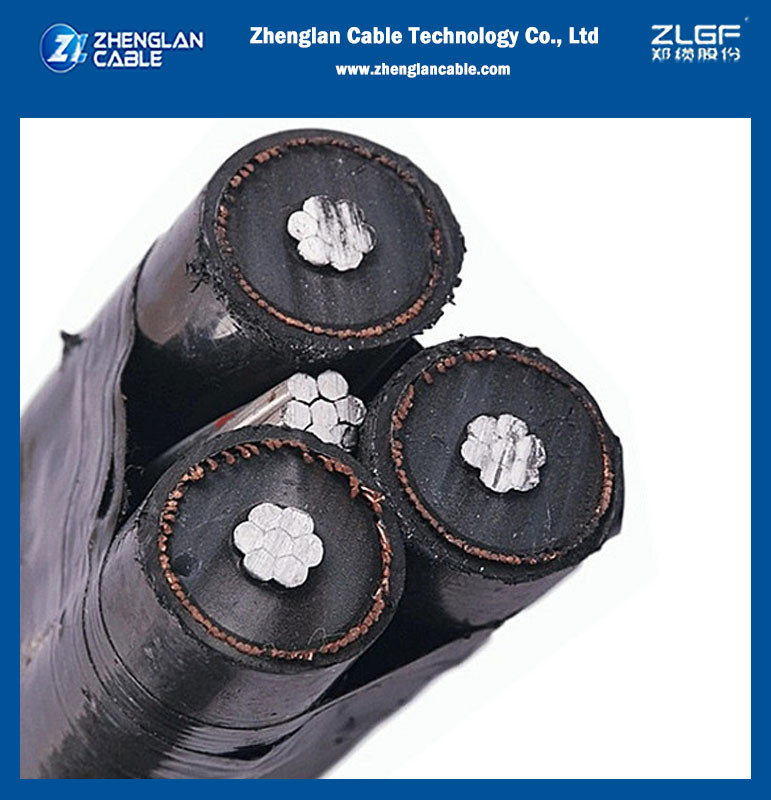

Drie XLPE-geïsoleerde afgeschermde kernen worden rond de gegalvaniseerde staaldraden gebundeld in een rechtse draaiing.
AS/NZS 3599.1
| Fasedraad | Circulaire Gecompacteerde Gestrande H68 Aluminium (Klasse 2) |
| Geleiderafscherming | Geëxtrudeerde Halfgeleidende Laag. |
| Isolatie | XLPE. |
| Isolatieafscherming | Geëxtrudeerde Halfgeleidende Laag. |
| Metalen Afscherming | Koperdraad afscherming |
| Separator | Halfgeleidende zwelbare tape. |
| Buitenmantel | HDPE. |
| Ondersteuningsgeleider | Gegalvaniseerde staaldraden. |
| Assemblage | XLPE-geïsoleerde afgeschermde kernen worden rond de gegalvaniseerde staaldraden gebundeld in een rechtse draaiing |
| Aantal Kernen x Nominale Doorsnede | Nominale Geleiderdiameter | Nominale Isolatie Dikte | Nominale Isolatieafscherming Dikte | Koperdraad Afscherming Stranding | Nominale Mantel Dikte | Gegalvaniseerde Staaldraad Stranding | Nominale Buitendiameter | Gewicht | Continue stroombelastbaarheid, A | ||
| Stilstaande lucht | 1m/s wind | 2m/s wind | |||||||||
| mm^2 | mm | mm | mm | Nr/mm | mm | Nr/mm | mm | kg/km | A | A | A |
| Lichtgewicht afscherming | |||||||||||
| 3x35 | 6.9 | 5.5 | 0.8 | 25/0.85 | 1.8 | 7/2.00 | 62.7 | 2280 | 100 | 140 | 165 |
| 3x35 | 6.9 | 5.5 | 0.8 | 25/0.85 | 1.8 | 19/2.00 | 66.7 | 2580 | 105 | 145 | 165 |
| 3x50 | 8.1 | 5.5 | 0.8 | 25/0.85 | 1.8 | 19/2.00 | 69.0 | 2780 | 125 | 170 | 200 |
| 3x70 | 9.7 | 5.5 | 0.8 | 25/0.85 | 1.8 | 19/2.00 | 72.6 | 3110 | 150 | 215 | 250 |
| 3x95 | 11.4 | 5.5 | 0.8 | 25/0.85 | 1.8 | 19/2.00 | 76.0 | 3460 | 180 | 260 | 305 |
| 3x120 | 12.8 | 5.5 | 0.8 | 25/0.85 | 1.8 | 19/2.00 | 79.2 | 3810 | 205 | 300 | 355 |
| 3x150 | 14.2 | 5.5 | 0.8 | 25/0.85 | 1.9 | 19/2.00 | 82.8 | 4230 | 230 | 340 | 400 |
| 3x185 | 15.7 | 5.5 | 0.8 | 25/0.85 | 1.9 | 19/2.00 | 86.2 | 4650 | 265 | 390 | 460 |
| Zware afscherming | |||||||||||
| 3x35 | 6.9 | 5.5 | 0.8 | 40/0.85 | 1.8 | 7/2.00 | 62.7 | 2510 | 100 | 140 | 165 |
| 3x35 | 6.9 | 5.5 | 0.8 | 40/0.85 | 1.8 | 19/2.00 | 66.7 | 2810 | 105 | 145 | 165 |
| 3x50 | 8.1 | 5.5 | 0.8 | 23/1.35 | 1.8 | 19/2.00 | 71.0 | 3300 | 125 | 175 | 200 |
| 3x70 | 9.7 | 5.5 | 0.8 | 32/1.35 | 1.9 | 19/2.00 | 74.6 | 3970 | 155 | 215 | 250 |
| 3x95 | 11.4 | 5.5 | 0.8 | 39/1.35 | 1.9 | 19/2.00 | 78.0 | 4600 | 180 | 260 | 305 |
| 3x120 | 12.8 | 5.5 | 0.8 | 39/1.35 | 2.0 | 19/2.00 | 81.2 | 4950 | 205 | 300 | 355 |
| 3x150 | 14.2 | 5.5 | 1.0 | 39/1.35 | 2.0 | 19/2.00 | 84.8 | 5360 | 230 | 340 | 395 |
| 3x185 | 15.7 | 5.5 | 1.0 | 39/1.35 | 2.1 | 19/2.00 | 88.2 | 5790 | 265 | 390 | 400 |
12.7/22kV Aerial Bundled Cables volgens AS/NZS 3599.1 (AL/XLPE /CWS/HDPE) afbeeldingen
Zhenglan Cable Technology CO., Ltd., voorheen bekend als HENAN Zhengzhou Cable Co., Ltd., is een van de grootschalige ruggengraatondernemingen in de Chinese draad- en kabelindustrie. Het maatschappelijk kapitaal van het bedrijf bedraagt ongeveer 4 miljoen 6 duizend yuan en het hoofdkantoor is gevestigd op de 49e verdieping van de Zuidtoren van het Greenland Center bij het hogesnelheidstreinstation van Zhengzhou (Petronas Twin Towers). De fabriek is gevestigd in het Zhengzhou Cable Science and Technology Industrial Park in het Wuzhi industriële gebied. Het is een modern industrieel park dat geavanceerde onderzoeks- en ontwikkelingstechnologie en productietechnologie integreert.
V: Wat is het modelnummer van deze zonne-energie kabel?
A: Het modelnummer van deze zonne-energie kabel is PV1-F TUV EN 50618 H1Z2Z2-K.
V: Waar wordt deze zonne-energie kabel geproduceerd?
A: Deze zonne-energie kabel wordt geproduceerd in China.
V: Is deze zonne-energie kabel TUV-gecertificeerd?
A: Ja, deze zonne-energie kabel is TUV-gecertificeerd volgens EN 50618.
V: Wat is de temperatuurclassificatie van deze zonne-energie kabel?
A: Deze zonne-energie kabel heeft een temperatuurclassificatie van -40°C tot +90°C.
