Productdetails
Plaats van herkomst: Henan, China
Merknaam: Zhenglan cable
Certificering: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Modelnummer: Kosteneffectieve aluminium ondergrondse voedingskabel 6-35kV XLPE geïsoleerd STA gepantserd - midden
Betaling en verzendvoorwaarden
Min. bestelaantal: 1500 meter
Prijs: USD 1- USD 200
Verpakking Details: Houten trommel, houten en staaltrommel, als verzoek van de klant
Levertijd: 7-10 werkdagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 100000 meter per maand
Materiaal: |
Koper |
Isolatie: |
XLPE |
Kern: |
3 kern, 1 kern |
Kabelmarkering: |
Inktdrukken |
Metalen scherm: |
koperen plakband |
gekarakteriseerd: |
Gepantserd staaldraad, gepantserd staalband |
Buitenmantel: |
normaal PVC of vlamvertragend PVC |
Kleur van de buitenste schede: |
Zwart of aangepast |
Materiaal: |
Koper |
Isolatie: |
XLPE |
Kern: |
3 kern, 1 kern |
Kabelmarkering: |
Inktdrukken |
Metalen scherm: |
koperen plakband |
gekarakteriseerd: |
Gepantserd staaldraad, gepantserd staalband |
Buitenmantel: |
normaal PVC of vlamvertragend PVC |
Kleur van de buitenste schede: |
Zwart of aangepast |
Deze ondergrondse elektriciteitskabel met aluminiumgeleider biedt een zeer kosteneffectieve oplossing voor de distributie van stroom zonder afbreuk te doen aan betrouwbaarheid of prestaties.met een vermogen van meer dan 50 W, XLPE-isolatie, en Steel Tape Armored (STA) constructie,Deze kabel is ontworpen voor een breed scala aan ondergrondse en binnentoepassingen waar mechanische bescherming vereist is, maar gewicht en kosten zijn belangrijke overwegingenHet is een ideale keuze voor grootschalige infrastructuurprojecten, nutsnetwerken en industriële installaties die op zoek zijn naar een optimale balans tussen prestaties en economie.

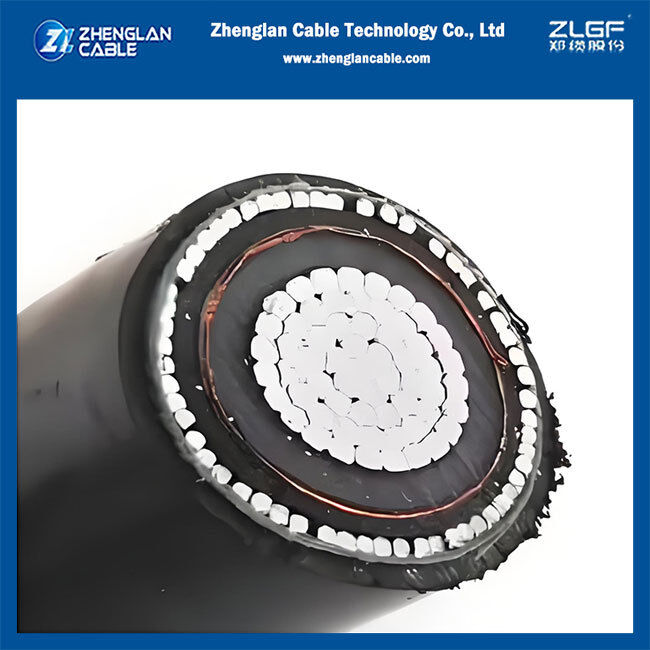

Productconstructie
Conductor: Aluminium (klasse 2), gecompacteerd om een glad en rond profiel te garanderen.
Scherm van de geleider: Extrudeerde halfgeleidende laag voor een soepele elektrische interface met de isolatie.
Isolatie: XLPE (cross-linked polyethyleen), met uitstekende elektrische en thermische eigenschappen.
Isolatie scherm: Extrudeerde halfgeleidende laag, vaak gecombineerd met een metaalscherm (bijv. koperen band).
Metalen scherm: koperen scherm
Armour: Steel Tape Armor (STA), die een robuuste mechanische bescherming biedt tegen inslag en verplettering.
Buitenste omhulsel: Duurzaam en UV-bestendige PVC- of PE-slijm, die de kabel beschermt tegen vocht, chemicaliën en milieustress.
Typische toepassingen
Primaire en secundaire distributienetwerken
Ondergrondse elektriciteitsvoorziening voor industriële complexen en woonwijken
Installatie in kabelleidingen en loopgraven
Inrichtingstoepassingen zoals schakelingen en transformatorverbindingen
Kostengevoelige infrastructuurprojecten
Fabrieksnormen en spanning
Normen: IEC 60502-2, BS 6622 of op verzoek van de klant.
Nominale spanning:6kV tot 35 kV.
Kernnummer: Eenkernige of driekernige.
Technische specificaties
|
Parameter |
Detail |
|
Spanningsbereik |
6-35 kV |
|
Conductor |
Aluminium, klasse 2 Stranded |
|
Isolatie |
XLPE |
|
Type pantser |
Verzorgd met staalband (STA) |
|
Buitenste omhulsel |
PVC / PE |
|
Max, dirigent Temp. |
90°C (normaal), 250°C (kortsluiting) |
|
De oppervlakte van de doorsnede |
tot 630 mm2 of indien vereist |
Beschikbare variaties
Armour: STA (Steel Tape Armor) en SWA (Steel Wire Armor) opties beschikbaar.
Materiaal van de omhulsel: PVC, PE of HDPE.
Kern: Een- of drie-kernontwerpen beschikbaar.
|
Normale doorsnede ((mm2) |
Appro-geleiderdiameter ((mm) |
Nom Isolatie dikte (mm) |
Dikte van koperen band (mm) |
Ruimte van het koperdraadscherm ((mm2) |
Approximatie van de isolatiediameter (mm) |
Nom pantserdikte (mm) |
Nom-dikte van de omhulsel (mm) |
Approximatieve totale diameter (mm) |
Approximatief gewicht (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
C.U. |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology biedt IEC 60502-2 gecertificeerde MV-kabels met concurrerende fabrieksprijs, snelle doorlooptijden en volledige type-testrapporten.
